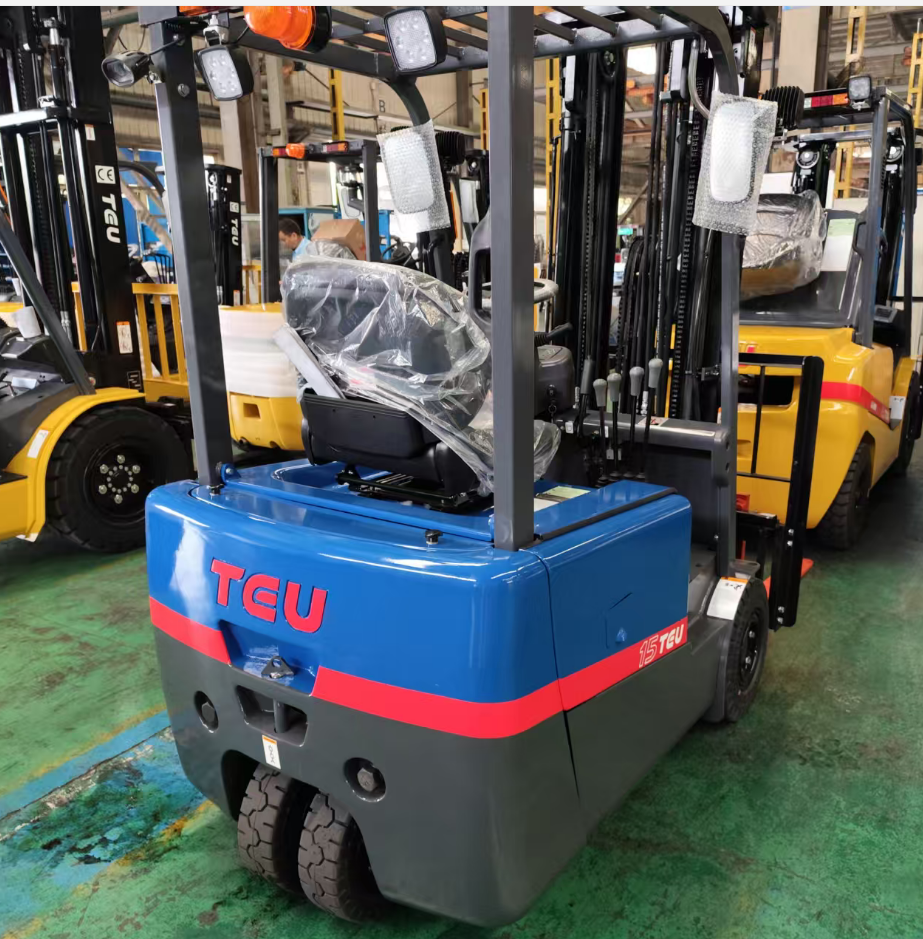

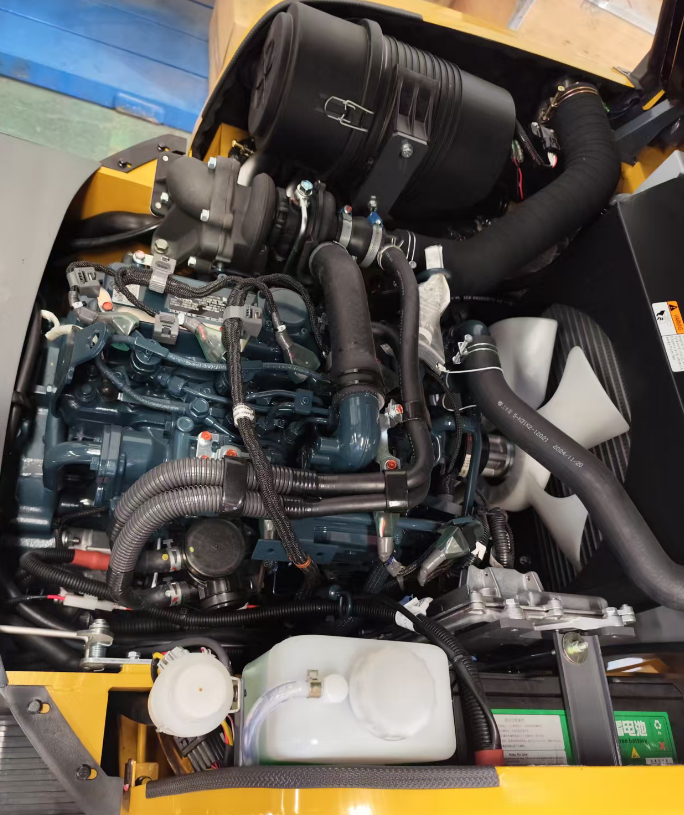

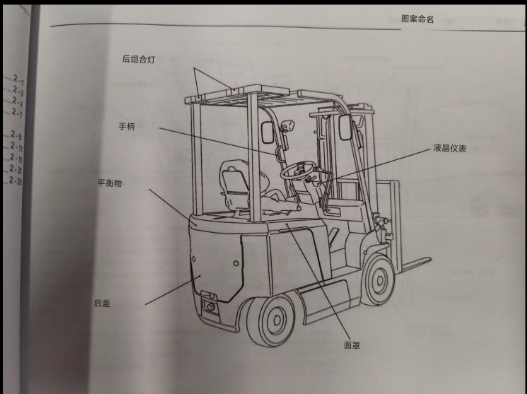

6月23日： 了解叉车结构 2.16款和17款异同 17款是变档拨杆，16款多是变速档杆 17款后腿下胶条带折，16款的不带，是平顺的 17款后腿钢管比16款多一道折弯筋，强度更高 带后警示灯的90%都是外销产品，内销产品编号统称FD100T，其它编号都是外销的，FD是动力类型编号，编号可变 两者机罩都是一样的 内销款都是插卡式启动 16款的转向器在踏板下面，17款在方向盘下面（塑料覆盖件里） 吨位有1.5 1.8 2 2.5 3 4 7 8 10 12等类型 都是前轮驱动，后轮转向 机种编号含义：FD代表柴油内燃机，FB代表电机（带B都是电车），FG代表汽油，FRB是前移式，FR4D是越野类型，FTB是三点式，FD35C，C而不是T，C表发动机类型，FLB是锂电 3.5吨以上车轮处会多个挡泥板 3.零部件相关 1.4SV代表4个阀片（多路阀），靠方向盘右1阀片控制上下，右2阀片控制前后，这两个是标准都一样的，后面的可能有侧移阀片或者开合阀片，总之可选，根据客户要求 2.门架: VM是两门架，两侧有链条 VFSM是三门架，两侧有链条，中间多一个链条 VFHM是三门架，两侧有链条，中间多两个链条，详见图例 4.关于颜色 颜色有默认的，但是没有特定含义，根据客户要求 疑问点： 这些车吨型一样，配置也都差不多，而且很多配置都是客户可以选配的，那为啥还会分这么多车型？怎样区分 6月24日 1.知识点记录 电瓶车分经济款和非经济款（具体如何区分还不明白） 电池有锂电和铅酸电池 机械臂上的夹是一种属具，由多路阀控制（方向盘右1控制上下，右2控制前后，右3 右4 右5客户自定义控制） 欧五发动机多是中排 ZN235K1T中的ZN是久保田发动机的意思，但不是所有的数字编号都代表发动机(错误，K1才是久保田发动机的代号，久保田 V2403 KE 柴油，Z是整车编码，N是FD/G15-40的车型代号，35是3.5吨，T代表电磁液力变速器） 3.5吨一般比4吨挡泥板窄小，但不一定，这也是客户自选的，今天就看到一辆吨位小但挡泥板更宽的 吨位越大，轮毂越深 同吨位有高排，中排，低排，客户自选 2.5吨和3吨最明显区别是轮胎横截面更窄 2.现场观察 N36S N31S FD30 ,N36S 3.5 ,N41J 4.0 (外观配件框架几乎一致，黄色外观，，吨位大的后轮也就是方向轮的前挡泥凹陷明显更深些） B26N FB25 黄色 液压电机，驱动电机 D16 FTB15 天蓝色 ZE218W0D FLB18 锂电天蓝色 N31PE FD30T 白色，排气在中高处，欧五发动机 ZE230W0D FLB30 天蓝色，电车有平衡重 N26C FD25T 白色 N25H FG25 黄色 ZN235K1T FD35T 未写都是默认黄色 ZN225K1T FD25T ZN240K1T FD40T B21W2 FLB20 白色 E31J FLB30 N26B FD25 欧三A发动机 观察结果，从编号的数字来看，确实吨位没有超过后两位的，但是编号暂时看不出和发动机或者能源类型的关系 另FTB车型图片 3.观察机舱 还有种电瓶的没拍 4.看零件图册 6月25日 车辆吨型总结 1.叉车尾部标记或侧边贴纸 2.看挡泥板宽度，最小加宽是3.5，一般随吨数递增 3.看轮胎宽度，略小一拃的3.0 略大3.5 更大4.0 4.看整体大小判断吨位范围 5.看车辆编号后两位，向下取整（按0.5） 6.看轮毂深度，3.0几乎是平的，深一点3.5，再深4.0 辨识叉车零部件以及发动机并整理图例 6月26日 继续熟悉叉车零部件以及生产工艺并整理图例 6月27日 复习叉车零部件以及生产工艺并整理图例 由于图片由手机拍摄，尺寸过大，带宽不够用访问不顺畅，现已批量修改，由1M每张缩小到60KB左右 6月30日 跟踪FD柴油叉车生产全部流程，从车架到零部件组装，熟悉并整理零部件目录的所有FIG图例 新增绑定条件快速访问，图例暂未收集全，暂未上传，今天整理 7月1日 整理相关FD相关图例
